噴淋塔工作原理結構特點

噴淋塔作為一種新型噴淋吸收設備已在廢氣凈化中得到廣泛應用。它將硫化床的概念發展到汽液傳質設備中，使噴淋塔中的填料處于流化狀態，因而使傳質過程能夠得到強化。

它的特點是：氣速高，處理能力大，塔的重量輕，汽液分布比較均勻，不易被固體及黏性物料堵塞。特別是由于塔內湍動強烈，故質量及能量傳遞得以強化，因而能夠較大地縮小塔徑，降低塔高。該塔處理風量較大，空塔氣速1.5～6.0m/s，噴淋密度20～110m3/(m2?h)，壓力損失1 500～3 800Pa，噴淋塔的除霧裝置采用旋流板除霧器，通過使氣體通過塔板產生旋轉運動，利用離心力的作用將霧沫除下，其除霧效率可達98%-99%，而且結構簡單壓降較小。

1工作原理

酸霧廢氣由風管引入凈化塔，經過填料層，廢氣與氫氧化鈉吸收液進行氣液兩相充分接觸吸收中和反應，酸霧廢氣經過凈化后，再經除霧板脫水除霧后由風機排入大氣。吸收液在塔底經水泵增壓后在塔頂噴淋而下，然后回流至塔底循環使用。凈化后的酸霧廢氣達到省地方排放標準的排放要求，低于國家排放標準。

2結構

噴淋塔內填料層作為氣液兩相間接觸構件的傳質設備。填料吸附塔廠家的填料塔底部裝有填料支承板，填料以亂堆方式放置在支承板上。填料的上方安裝填料壓板，以防被上升氣流吹動。噴淋塔噴淋液從塔頂經液體分布器噴淋到填料上，并沿填料表面流下。氣體從塔底送入，經氣體分布裝置分布后，與液體呈逆流連續通過填料層的空隙，在填料表面上，氣液兩相密切接觸進行傳質。 當液體沿填料層向下流動時，有時會出現壁流現象，壁流效應造成氣液兩相在填料層中分布不均，從而使傳質效率下降。因此，噴淋塔內的填料層分為兩段，中間設置再分布裝置，經重新分布后噴淋到下層填料上。 　

3適用注意事項

1、循環水量的調節：由噴淋塔供水泵來決定，泥漿泵其流量應根據循環泵的流量來調節，使其相等即可。

2、噴淋塔內加藥池內的加藥量：可按相應倍數增加藥量。

3、噴淋塔沉淀池要經常清理，夏天一周清理一次，冬季三天清理一次。

4、灰水分離器排污時，每班排放一次，要分別打開排污閥門，直到有清水排出為止。

5、以上各轉動部件要經常檢查、注油，發現故障要及時排除，以保證噴淋塔脫硫效果。

6、在上、下樓梯加藥時要注意安全，要有自主保安，相互保安意識。

7、工作完畢要及時清理好衛生，做到人走場地清。

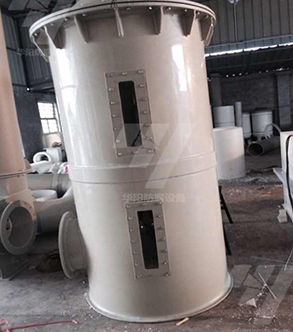

本設備分單塔體和雙塔體。采用圓形塔體，用法蘭分段聯接而成。具體由貯液箱、塔體、進風段、噴淋層、填料層、旋流除霧層、觀檢窗、出風口等組成。
